1  概述
YBZPE系列起重用隔爆型变频调速电磁制动三相异步电动机是在YBZ系列起重用隔爆型三相异步电动机基础上派生的，主要用于各种型式的防爆起重机械的电力驱动及制动，具有较宽的调速范围、较大的过载能力和较高的机械强度。因此，它特别适用于那些短时或断续运转、频繁起、制动的设备。电动机的防爆性能符合GB3836.2-2000《爆炸性气体环境用防爆电气设备  第2部分：隔爆型“d”》的规定。隔爆型防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4及ExdⅡCT4。适用于煤矿井下设备及工厂ⅡA、ⅡB、ⅡC级，引燃温度组别为T1~T4组的可燃性气体或蒸气与空气形成的爆炸性混合物的场所。
电动机内设弹簧加压电磁安全制动器，给电释放，断电制动。应用范围广，使用维护方便快捷、安全可靠。
1.1电动机基准工作制：S3-40%
根据用户要求也可按其它工作制生产。
1.2电动机额定电压380V，额定频率50Hz。
1.3 YBZPE系列电动机采用计算机辅助设计技术，对定、转子槽型及绕组形式做了特殊设计，使其能适应SPWM和PWM变频器供电。变频范围3Hz～100Hz，50Hz以下为恒转矩调速，50Hz以上为恒功率调速。
1.4电动机绝缘等级为F级或H级。F级适用于环境空气温度不超过40℃的场所，H级适用于环境空气温度不超过60℃的场所，两种电动机具有相同的参数。
1.5电动机主体防护等级为IP54，接线盒为IP55。(也可按用户要求单独设计其它防护等级)。
1.6电动机防爆等级ExdⅡBT4。(也可按用户要求单独设计其它防爆等级)。
1.8电动机冷却方式
机座号H112~132为IC410。
机座号H160~250为IC411。
3  电动机外形及安装尺寸
YBZPE系列IM1001、IM1003安装见图1；
YBZPE系列IM3001、IM3003安装见图2；
YBZPE系列IM3011、IM3013安装见图3；
4  可按用户要求加装定子测温元件、加热器、编码器等。
5  电动机接线盒在电机的上方，电机与制动器共用一个接线盒。出线口从轴伸端看朝右侧，可按用户要求改变出线口的方向。
5.1电动机电源接线原理，见图4。
YBZPE系列
5.2制动器部分接线原理
5.2.1机座号112~132选用四极半波整流器，用户需单独接380V电源，见图5。

图5

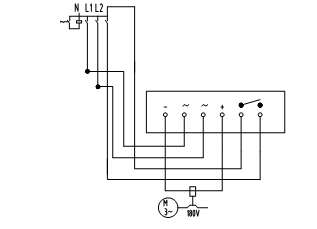

5.2.2机座号160~250选用六极半波整流器，用户单独接380V电源，直流开关出厂时已短接见图6。如想缩短制动时间，可将直流开关打开，接到控制线路内，见图7。

图6

图7
